시작하면서…

예전 글에서 라즈베리파이 피코 W 보드(이하 라즈베리파이 피코 또는 피코로 약칭)의 센서 측정 온도를 인터넷 웹브라우저에서 확인하고, 라즈베리파이에 연결된 장치들을 켜거나 끄는 방법을 소개한 바 있었다.

https://kongyine.com/223201526072

​

​

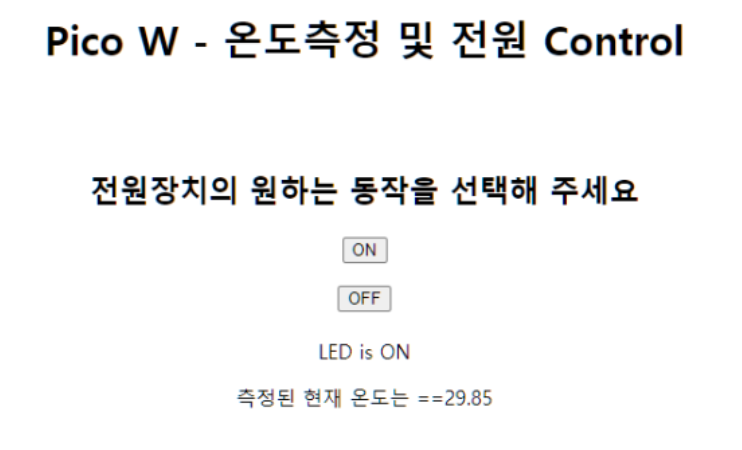

당시 소개한 방법은 웹 브라우저에 다음과 같이 일종의 웹서버를 만들고, 이 웹서버 페이지에 접속하면 원격지에 있는 라즈베리파이의 측정 결과를 살펴볼 수 있고, 해당 페이지에서 선택하는 버튼을 인식하여 동작하는 방식이었다.

​

이 방식으로도 원격지의 라즈베리파이에 연결된 센서 측정값을 확인할 수도 있고, 연결된 장치를 제어할 수 있지만, 일일이 개별적으로 웹서버 페이지를 직접 만들어주어야 하는 불편함이 있고, 사용자 인터페이스를 직접 디자인하는데 노력이 필요하기도 했다.

​

그런데, 기성 서비스 중에는 이런 기능을 좀 더 쉽게, 그리고 좀 더 예쁜 인터페이스로 제공해 주는 “IOT Platform”이란 서비스들이 있다. 대표적인 예로는 Blynk, 아마존의 AWS, 구글 IOT 등이 있다.

​​

​

Blynk에 라즈베리파이 연결하기

본 글에서는 이런 IOT 서비스 중 많이 알려져 있는 Blynk라는 서비스를 이용하여, 매우 쉽게 원격지에 있는 라즈베리파이 피코 보드의 센서 측정값들을 PC나 스마트폰에서 모니터링하는 방법을 소개한다.

​

참고로, Blynk는 유료 서비스이지만, 하나의 계정당 최대 5개의 입출력 채널까지는 무료(최대 2개 장치 이내에서)로 사용이 가능하다. 유료 플랜의 경우는 이 글을 작성하는 2024년 5월 기준으로 매월 약 7USD인 Maker 플랜과, 매월 약 100USD인 Pro 플랜이 있다. Maker 플랜은 20개의 입출력 채널을, Pro 플랜은 500개까지의 입출력 채널을 제공한다.

​

​

Step 1 – 계정 만들기

이 서비스를 사용하려면, 우선 계정을 만들어야 하는데, 다음 링크를 통해 계정을 만들 수 있다.

https://blynk.io/

​

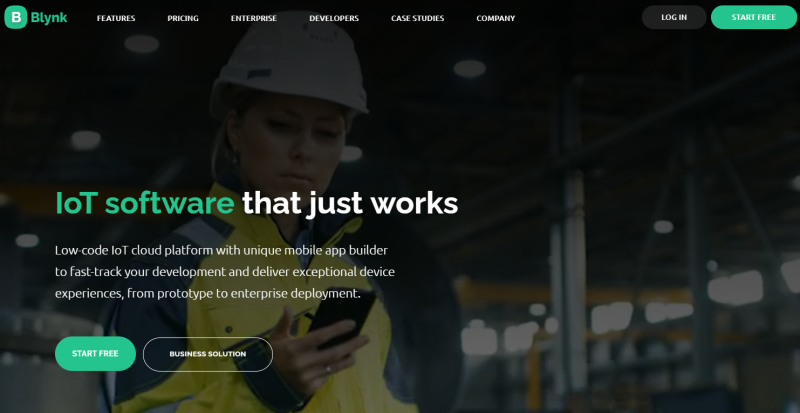

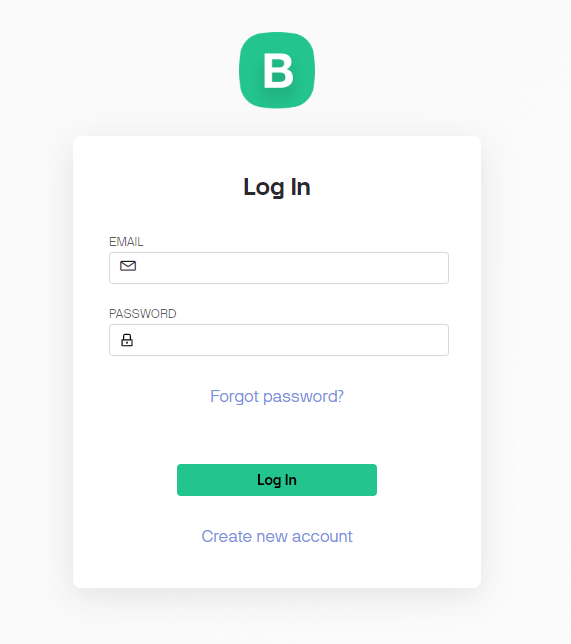

위의 화면에서 “START FREE”를 선택하면, 다음과 같은 화면이 나오며, 여기서 계정을 만들면 된다.

​

​

Step 2 – Blynk에 대시보드 만들기

계정을 만든 후, 위의 화면에서 로그인하면 다음과 같은 화면이 되는데,

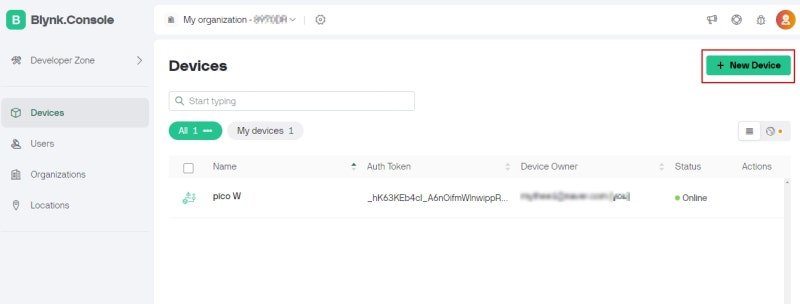

피코 보드를 등록하려면 “New Device”를 선택해 준다.

​

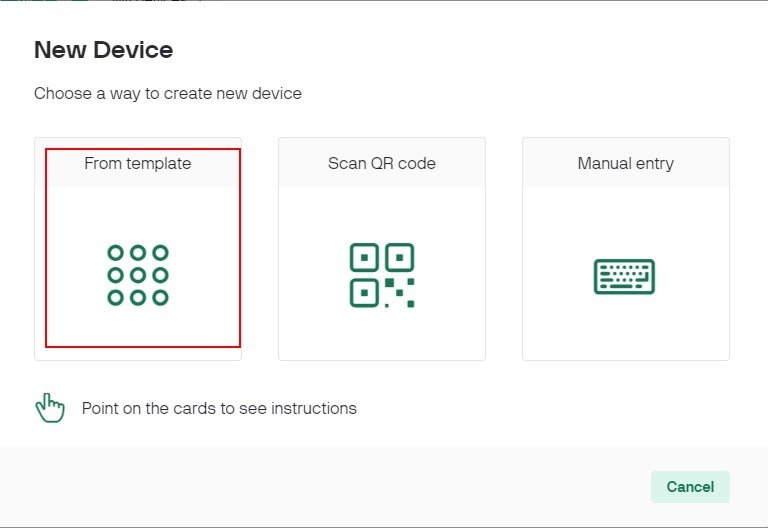

그러면 다음과 같은 화면이 되며, 여기서 “From Template”를 선택한다.

​

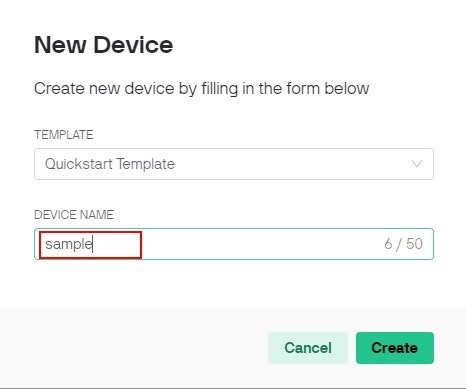

그러면 다음과 같이 고유한 이름(여기서는 “Sample”)을 지정해 줄 수 있으며,

​

​

이름 지정 후, “Create” 버튼을 누르면 다음과 같이 지정한 이름의 장치가 등록이 된다.

​

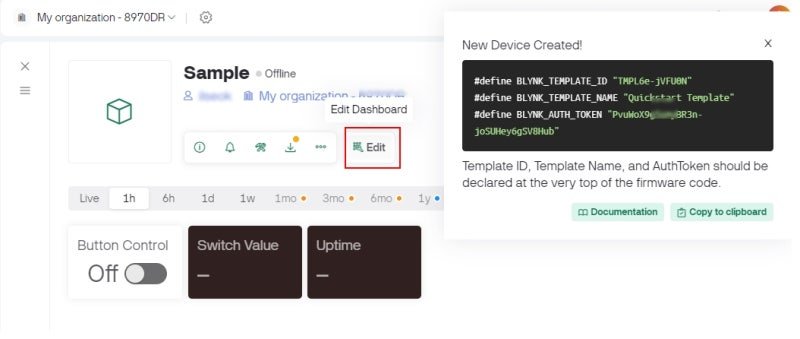

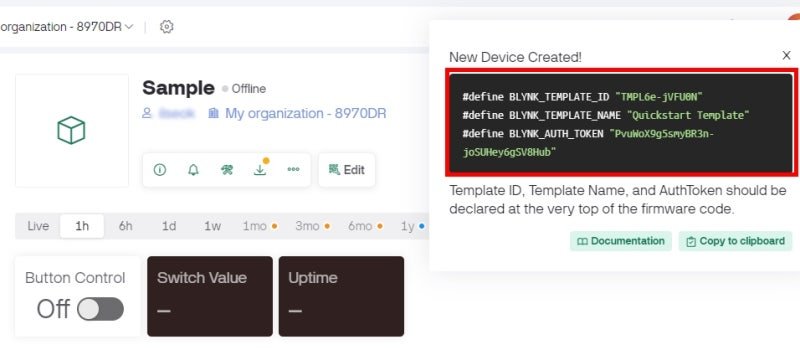

이때 우측에 고유한 장치 번호가 생성되어 표시되는데, 이 부분은 라즈베리파이 피코에서 Blynk에 연결하는데 필요한 정보이므로 잘 복사해 기록해 둔다.

​

​

다음에는, Blynk에 연결될 라즈베리파이로부터 입력받아 표시할 정보를 표현하기 위하여, 대시보드를 구성해야 하는데,

​

다음 화면에서 “Edit“를 선택해 준다.

​

그러면 다음과 같은 화면이 되는데

  • 먼저 “Web Dashboard”를 선택하고,

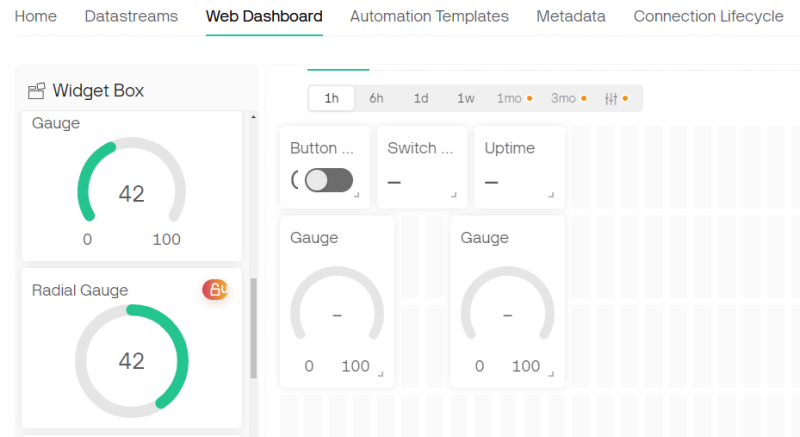

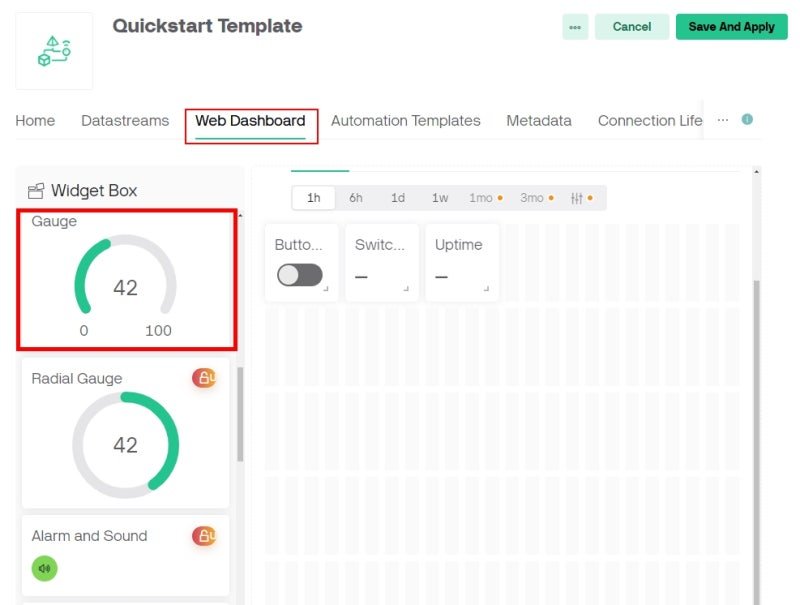

  • Widget Box에서 “Gauge”를 선택해 대시보드로 드래그한다. 이를 표시할 정보의 개수만큼 반복하면 된다.

​

​

만일 표시할 정보가 두 개라면 다음과 같이 2개의 Gauge가 드래그한 상태가 된다.​​

​

​

​

이제 이렇게 가져온 Gauge에 정보를 할당하기 위해, 다음 부분을 클릭해 준다.

​

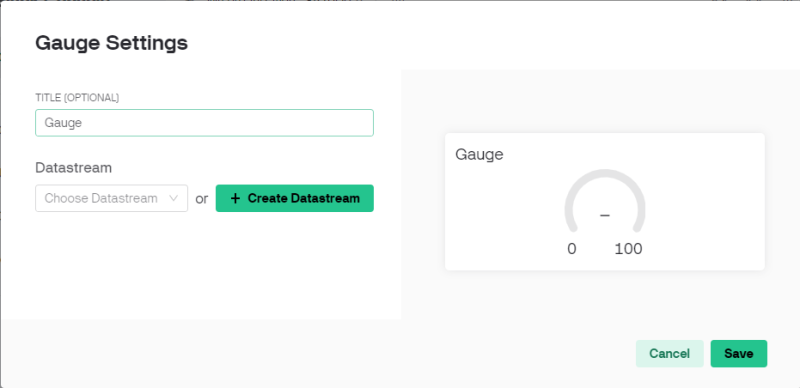

그러면 이 Gauge에 표시할 정보 및 신호입력선, 표시 형태, 색상, 폰트, 이름 등의 세부사항을 지정할 수 있다.

​

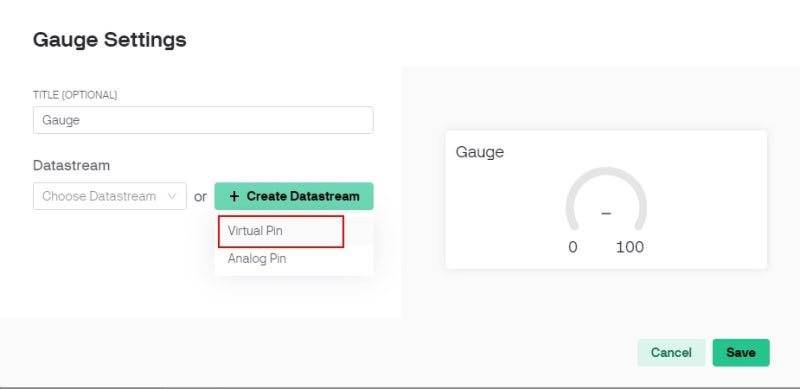

위의 화면에서 “Create…” 부분을 누르면 … 다음과 같이 되는데, 여기서 “Virtual pin”을 선택한다.

Virtual Pin은 Blynk가 라즈베리파이와 신호를 주고받는 가상의 신호 입출력 채널을 의미하는데, 0부터 255까지 256개가 있다.

​

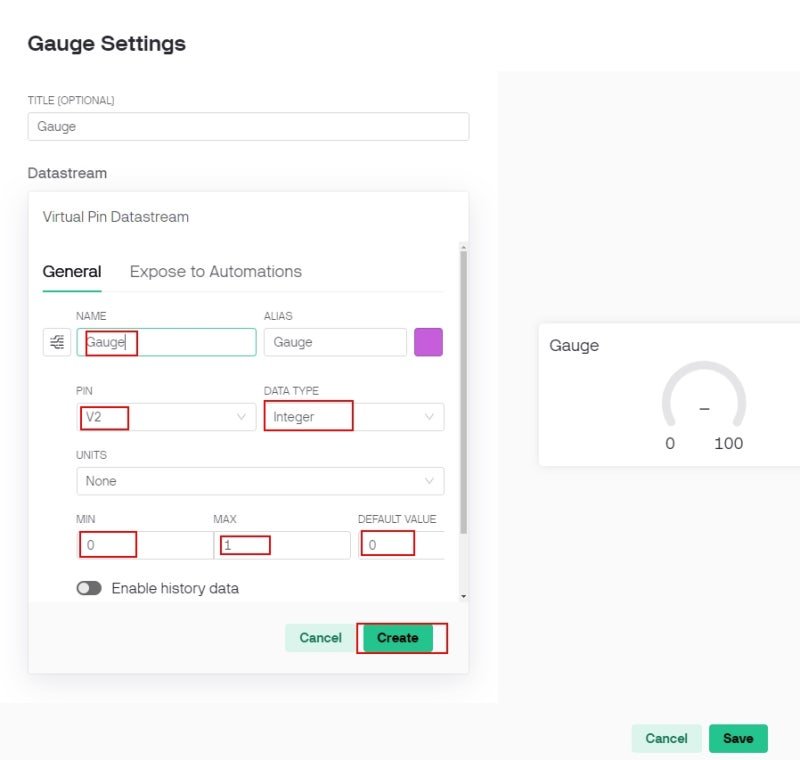

다음 표시된 항목들을 선택하거나, 지정해 주고, 저장해 준다. 모든 값의 설정이 끝나면, “Save”버튼을 눌러주어야 한다. 여기서 PIN은 위에서 지정해 준 Virtual Pin 번호이다.

​

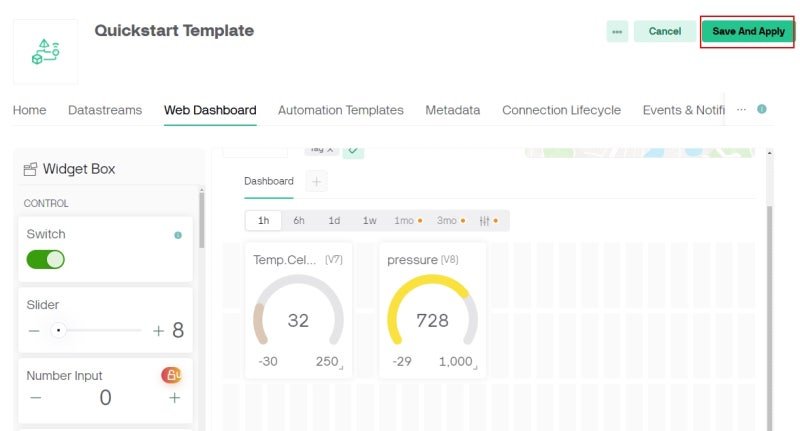

대시보드의 편집이 완료되면, 다음과 같이 “Save and Apply”를 눌러준다.

​

그러면 다음과 같이, 라즈베리파이에서 보내오는 센서 값을 표시할 대시보드가 다음과 같은 형태로 완성된다.

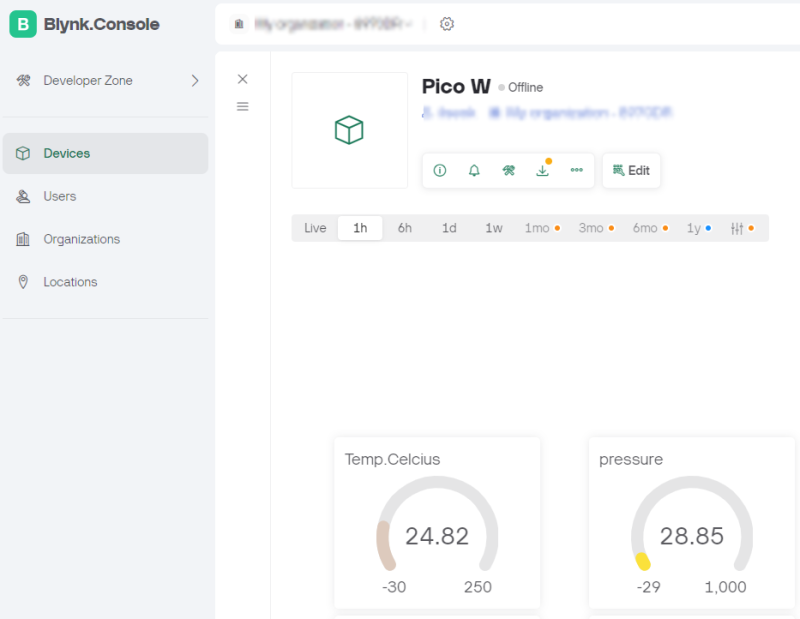

라즈베리파이 PICO W를 등록한 경우

​

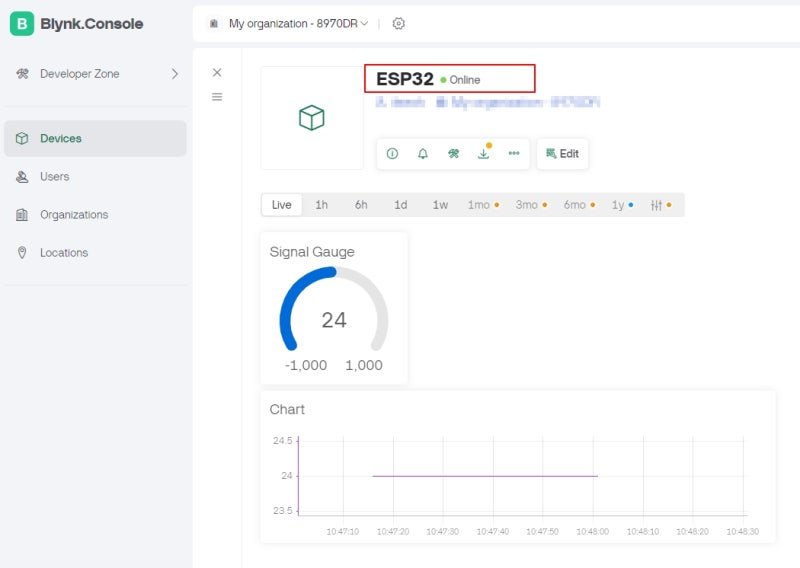

ESP32를 등록한 경우

​

​

​

Step 3 – 라즈베리파이에서 Blynk에 연결하기

​

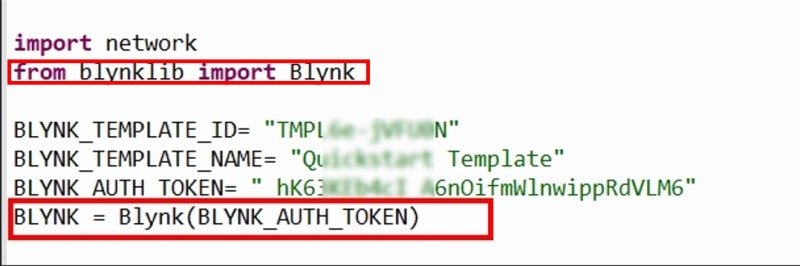

라즈베리파이 피코 보드에서 위에서 만든 Blynk 계정에 실제로 연결하기 위해서는, 다음 2가지 사항이 포함된 마이크로파이선 코드를 실행해 주어야 한다.

​

​

* blynklib 라이브러리를 추가해 주어야 하며, (Source : https://github.com/vshymanskyy/blynk-library-python/blob/master/BlynkLib.py 에서 다운로드 가능)

​

​

​

* 위에서 Blink 대시보드 생성과정에서 복사해 둔 Blynk_TOKEN을 넣어주어야 한다.

(기본적으로 복사해둔 값들은 C언어 형태이므로, 마이크로 파이썬에서 사용할때는 변수값 지정을 위해 다음처럼 “=” 부호를 중간에 넣어주어야 한다.)

​

​

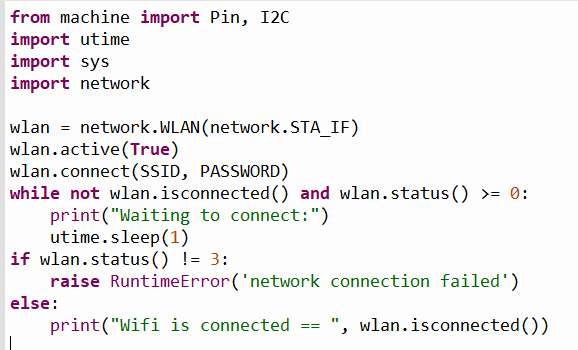

그리고 당연하게도 Wifi 네트워크 연결을 위한 코드들도 다음과 같이 포함시켜주어야 한다.

​

그런데, 만일 라즈베리파이 피코 보드 대신 ESP32를 사용하는 경우라면….

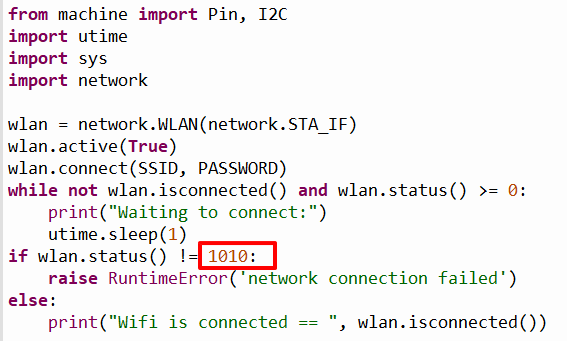

위의 코드와 동일하되, Wifi 접속확인을 위한 값만 다음과 같이 1010으로 다르게 지정해 주어야 한다. 그 외에는 모두 동일함

​

이러한 사항을 반영하여…

온도 및 습도를 측정하는 센서인 AHT10을 이용하여, 온도 및 습도 측정한 후, 위에서 생성한 Blynk 대시보드에 표시하는 예제(피코보드 기준)를 만들었는데, 소스 코드는 다음과 같다. 만일 ESP32라면, 위에 설명한대로, Wifi 접속확인 값만 1010으로 다르게 지정해 주면 된다.

​

참고로, AHT10 온습도 센서 사용방법에 대해서는 별도의 이전 글(https://kongyine.com/223240132657)을 참조하고, 라즈베리파이 피코의 네트워크 연결에 대해서는 별도의 글(https://kongyine.com/223199089617)을 참고하길 바란다.

from machine import Pin, I2C
import utime
import sys
from aht10 import *

import network
from blynklib import Blynk

BLYNK_TEMPLATE_ID= "TMPL6e-jVFU0N"
BLYNK_TEMPLATE_NAME= "Quickstart Template"
BLYNK_AUTH_TOKEN= "_hK63KEb4cI_A6nOifmWlnwippRdVLM6"
BLYNK = Blynk(BLYNK_AUTH_TOKEN)

wlan = network.WLAN(network.STA_IF)
wlan.active(True)
SSID = "각자의 SSID"
PASSWORD = "각자의 PASSWORD"
wlan.connect(SSID, PASSWORD)
while not wlan.isconnected() and wlan.status() >= 0:
    print("Waiting to connect:")
    utime.sleep(1)
if wlan.status() != 3:
    raise RuntimeError('network connection failed')
else:
    print("Wifi is connected == ", wlan.isconnected())
    print( "Status =", wlan.status())
    print( "ip =", wlan.ifconfig())
    print( "SSID", wlan.config('ssid'))
    print( "Channel :", wlan.config('channel'))

i2c = machine.I2C(0, scl=machine.Pin(1), sda=machine.Pin(0), freq=400000)

# continuous reading
while True:
    detect_sensor(i2c)
    reading=convert(i2c)
    Temp=reading[0]
    Humidity=reading[1]
    print('------------------------------------')
    print("Temperature       (AHT10) :  ",Temp, " °C")
    print("Relative Humidity (AHT10) :  ", Humidity, "  %")
    BLYNK.virtual_write(7, Temp)
    BLYNK.virtual_write(8, Humidity)
    BLYNK.run()
    utime.sleep(0.5)


​

위의 코드를 실행하면서, Blynk 대시보드와 비교한 동영상은 다음과 같은데,

오른쪽 PC 화면에서 보이는 센서 측정값이 그대로, 화면 왼편의 Blynk 대시보드에서 표시되는 것을 볼 수가 있다.

​

​

Step 4 – 스마트폰에서 사용하기

위에서 일단 PC를 이용하여 대시보드가 만들어지고, 라즈베리파이가 연결되면, PC와 별개로 스마트폰에서도 동시에 Blynk를 접속하여 해당 정보를 사용할 수 있다.

​

다만, PC와 스마트폰의 대시보드 화면은 비동기 상태(=독립적)이므로, 스마트폰에서 사용할 대시보드 화면을 다시 한번 스마트폰에서 다시 구성해 주어야 하는 불편은 있다. 그렇지만, 이미 구성된 정보를 그대로 이용하므로 화면만 다시 만든다고 생각하면 된다.

​

​

스마트폰용 대시보드를 구성하는 순서는

​

로그인한 후, 다음 화면에서 먼저 장치를 클릭해 선택해 주고,

​

다음으로, 선택된 장치(아래는 pico W 선택된 화면임) 화면 윗부분의 스패너 모양 아이콘을 눌러주면,

​

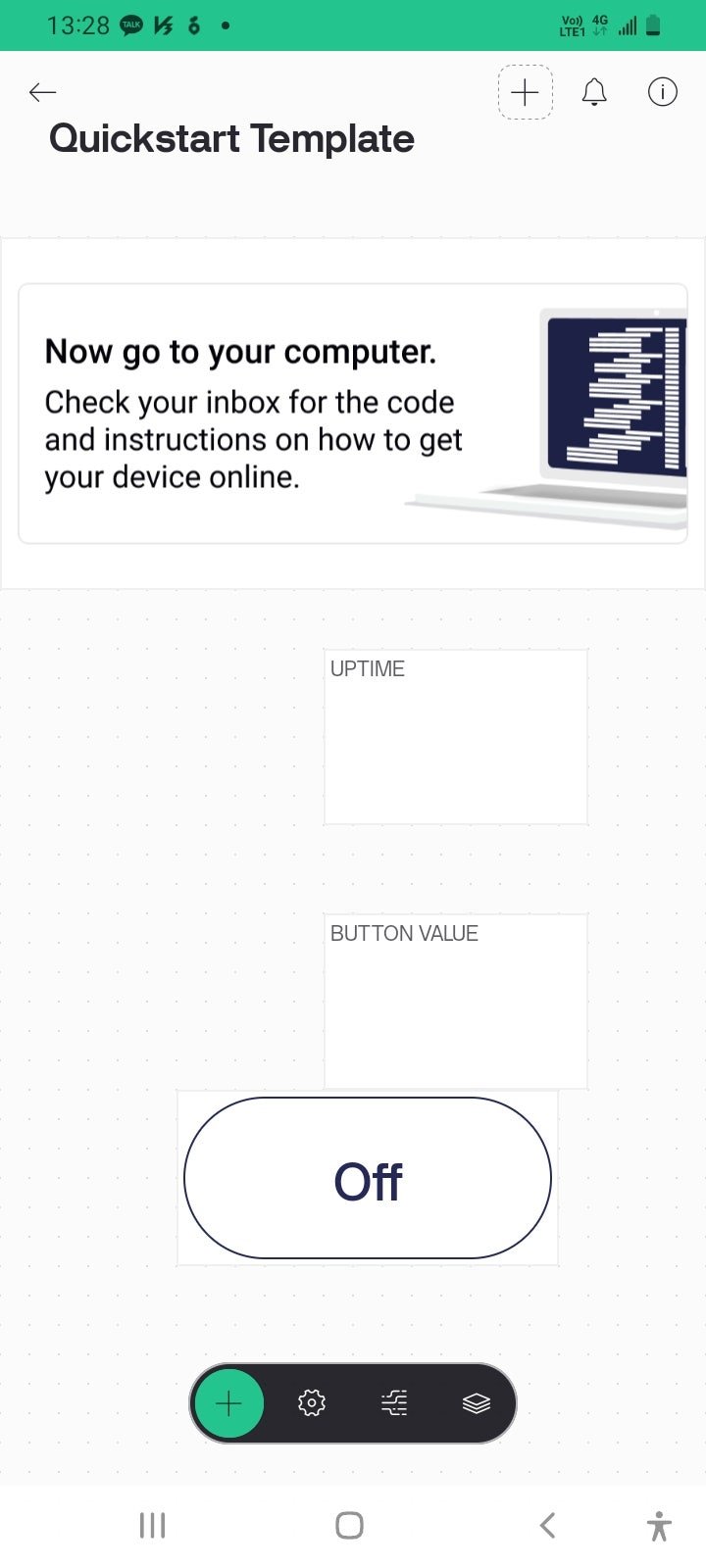

다음과 같은 상태의 대시보드 편집 화면 상태가 되며,

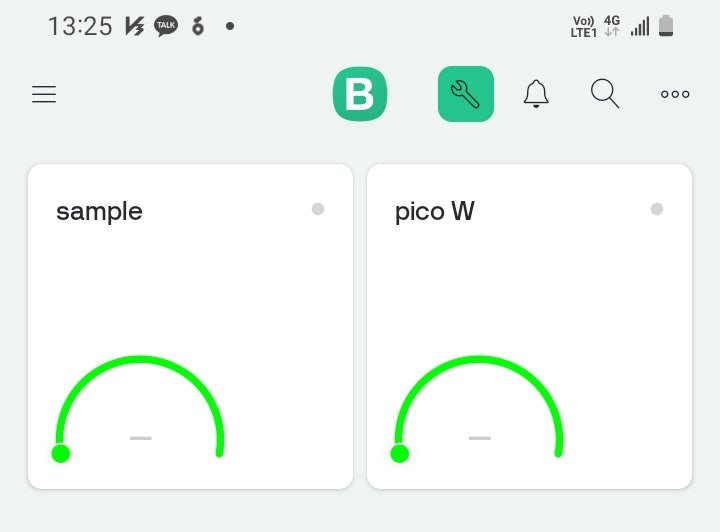

여기에서 정보를 표시할 Gauge나 각종 위젯들은 화면 하단부 녹색의 “+” 아이콘을 선택하면,

​

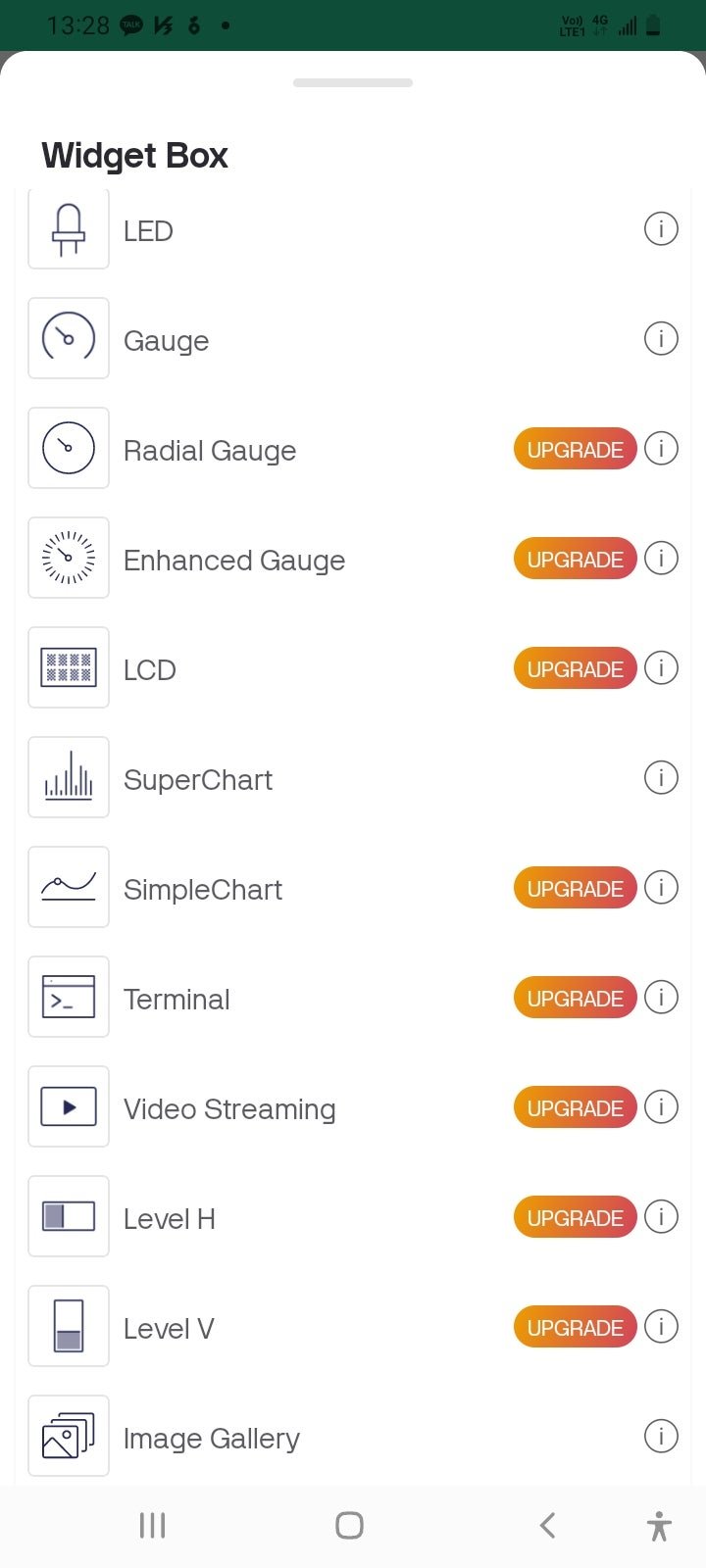

다음과 같은 위젯 선택 화면이 되어 여기서 선택해 주면 된다.

그 밖의 사항은 위에 PC용 대시보드 편집 화면에서 설명한 바와 동일하며, 이미 PC에서 작업한 것을 이용하는 것이므로, 특별히 지정할 것이 많지 않다.

​

​

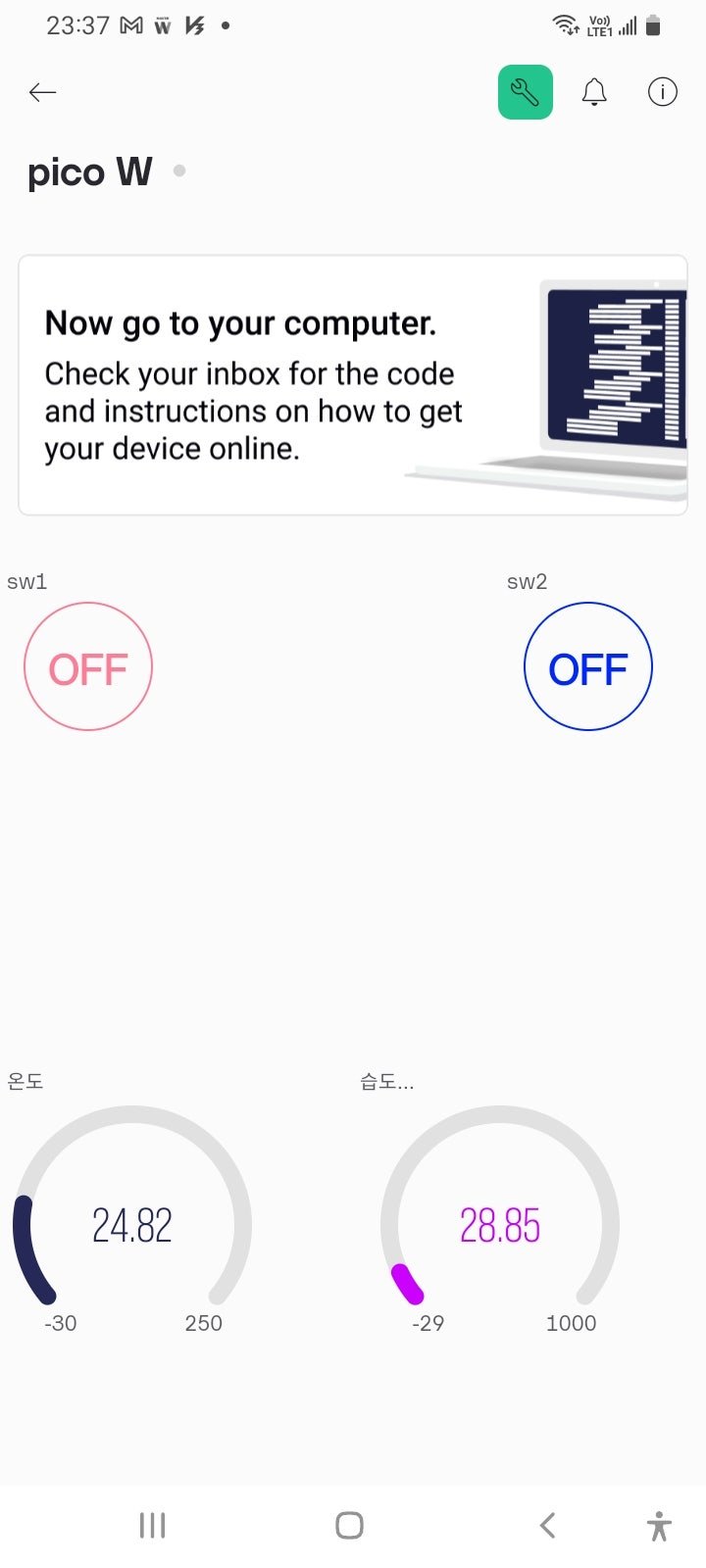

스마트폰에서 대시보드 구성이 완료되면, 센서 측정값이 다음과 같이 스마트폰 앱에 나타나는 것을 볼 수가 있다.

​

​​

​
